En virvelflödesmätare är designad och tillverkad baserat på Karmans vortexgatteorin, som främst används för att mäta flödet av olika rena vätskor såsom gaser, vätskor och ånga. Vortexflödesmätare har låg tryckförlust, ett brett mätområde och hög noggrannhet. När man mäter vätskors volymetriska flödeshastighet är de nästan opåverkade av förändringar i parametrar som vätskedensitet, tryck, temperatur och viskositet. Utan rörliga mekaniska delar erbjuder de hög tillförlitlighet och kräver lite underhåll. Numera kan vortexflödesmätare från olika tillverkare integrera temperaturkompensation, vilket möjliggör direkt temperaturkompensation för gas/ångmätningar. Vortexflödesmätare har blivit ett av de universella flödesmätningsinstrumenten och används i stor utsträckning inom processindustrier.
Vortexflödesmätare uppnår vanligtvis en noggrannhet på 1 % för gas/ångmätning och 0,75 % för vätskemätning. Men om den installeras felaktigt kan mätnoggrannheten försämras avsevärt.
Låt oss diskutera installationen av virvelflödesmätare:
1. Installationsplatsen bör vara borta från rör som utsätts för mekaniska vibrationer och stötar.
2. Flödesmätaren måste installeras på en plats som säkerställer att röret är helt fyllt för att uppnå normal mätning.

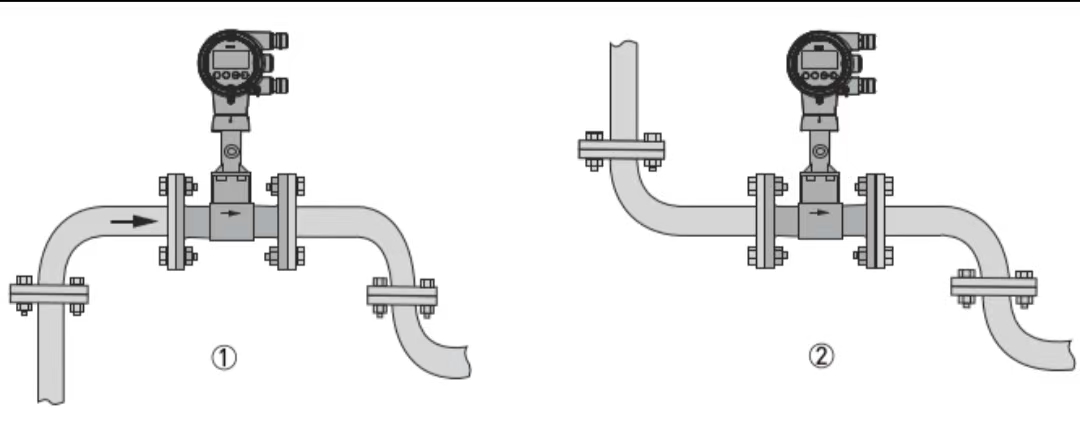

För vätskeapplikationer bör flödesmätaren inte installeras på höga punkter. Följande installationspositioner rekommenderas:

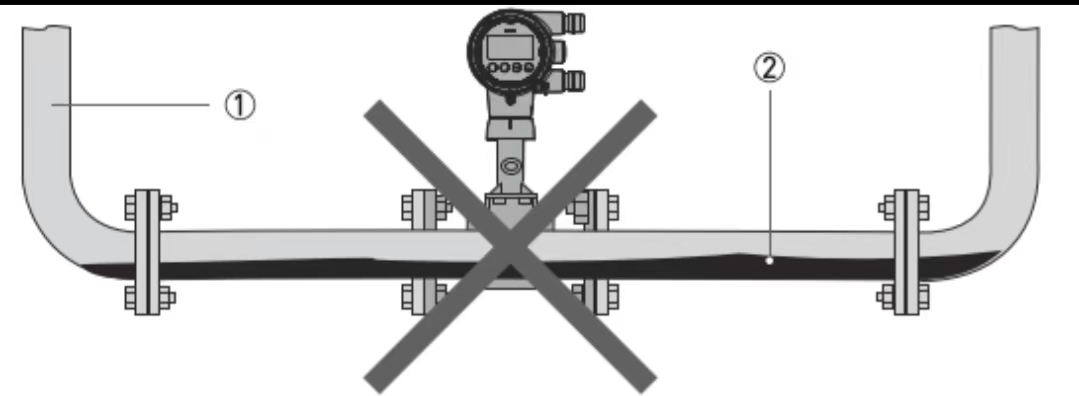

Följande installationspositioner rekommenderas inte för vätskeapplikationer:

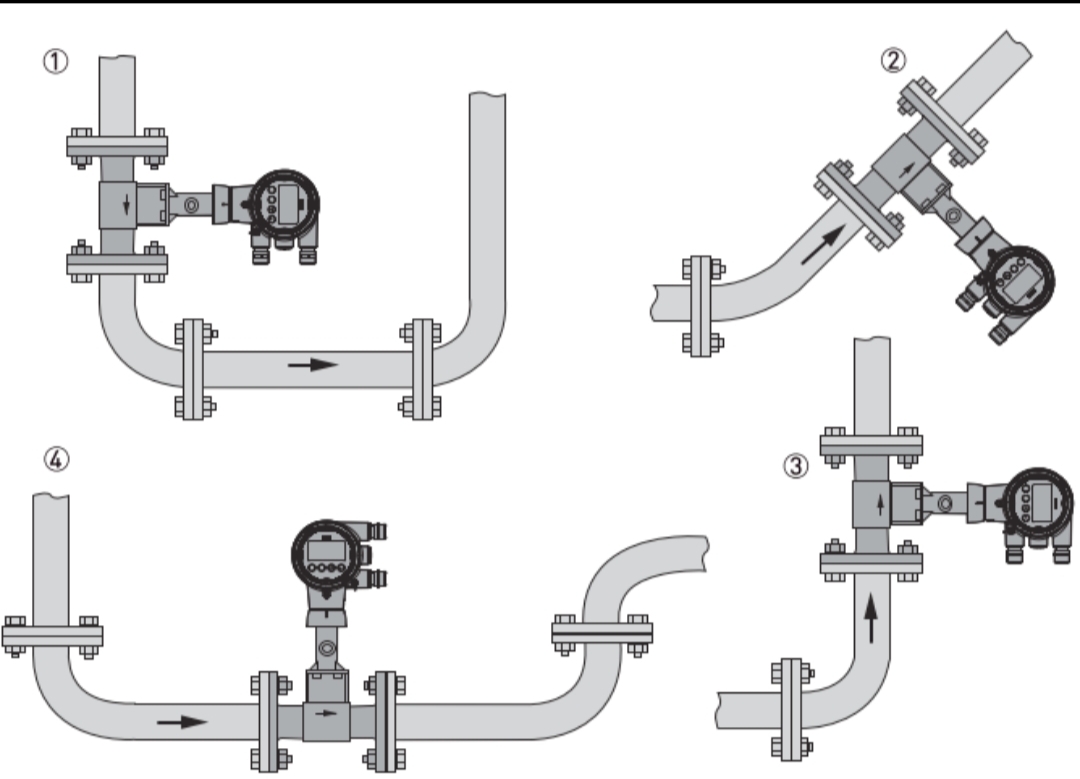

För gas/ångapplikationer är rörledningen alltid full av gas. Därför kan flödesmätaren installeras i vertikalt uppåtriktat flöde, vertikalt nedåtgående flöde eller horisontellt. Den får dock inte installeras på låga punkter. De rekommenderade installationspositionerna är:

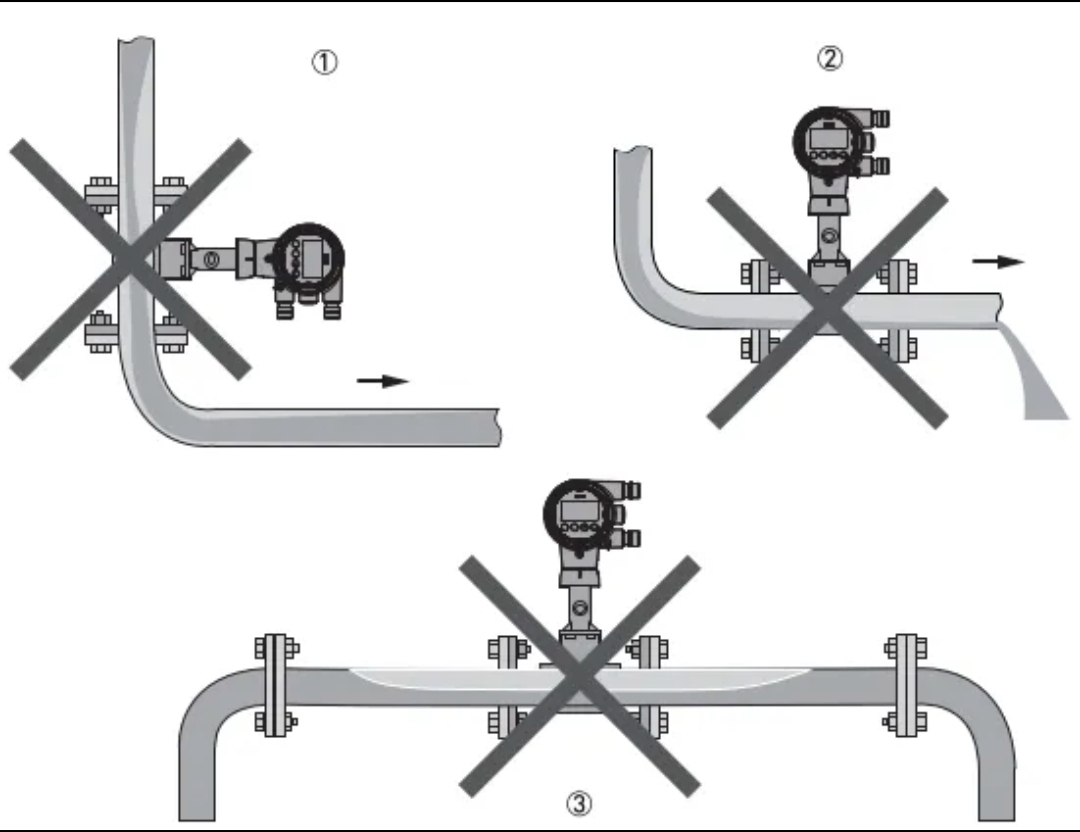

För gas-/ångapplikationer kan låga punkter samla vätska och bör inte väljas för installation:

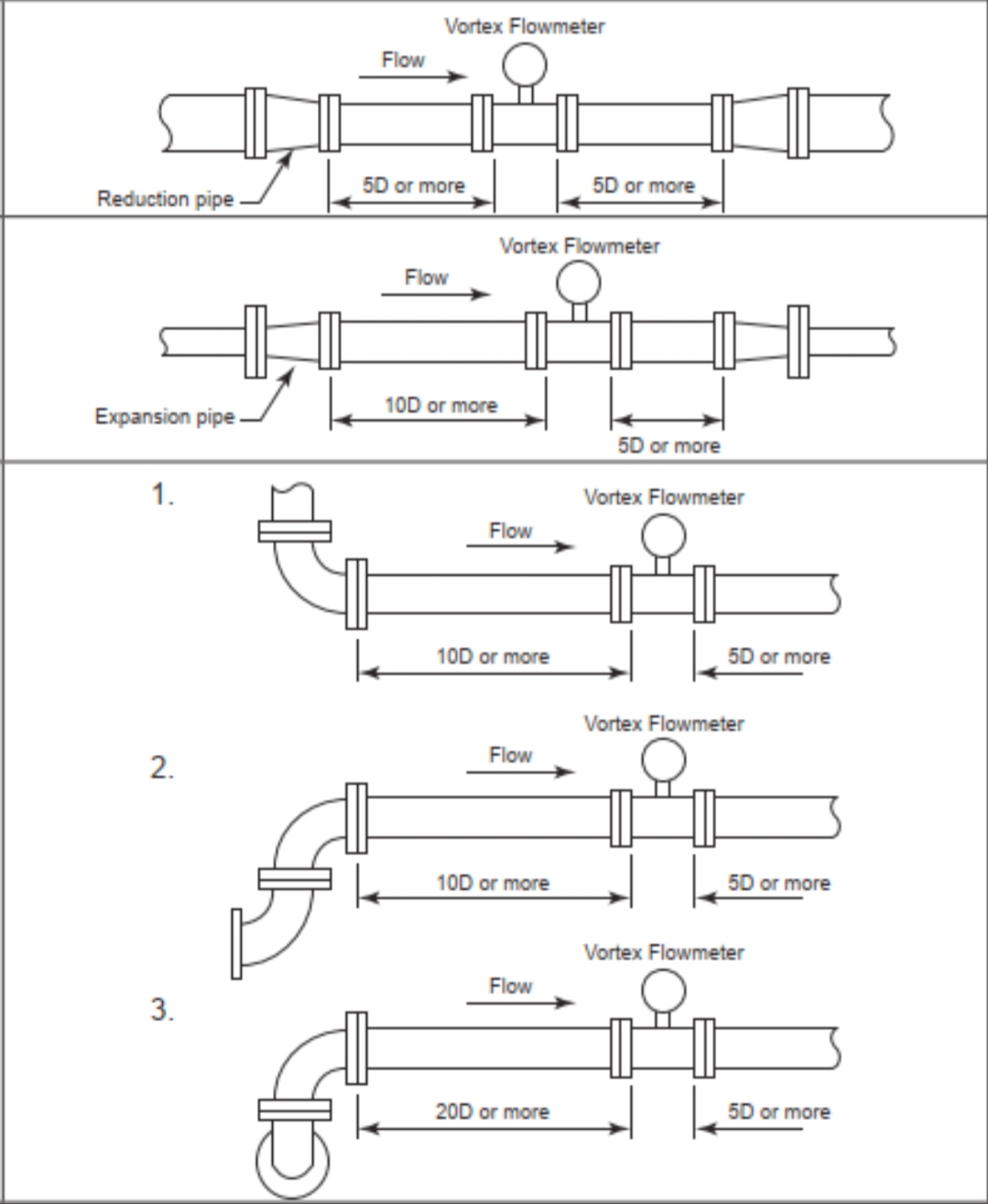

3.Raka rörsektioner uppströms och nedströms (om temperatur- och tryckinstrument krävs, bör de installeras nedströms flödesmätaren. Nedströmsinstrumenten bör också placeras utanför den raka rörsektionen. Den rekommenderade arrangemangsordningen för flera instrument är: flödesmätare, tryckgivare, temperaturgivare). Se generellt sett kraven på raka rörlängder som anges i tillverkarens produktprov (eller den gemensamma riktlinjen för 15D uppströms och 5D nedströms enligt instrumentmanualerna). Informera rörteknikteamet om kraven för uppströms och nedströms raka rör för vortexflödesmätaren i förväg. När instrumenttillverkaren har valts måste installationskraven bekräftas på nytt enligt tillverkarens specifikationer.

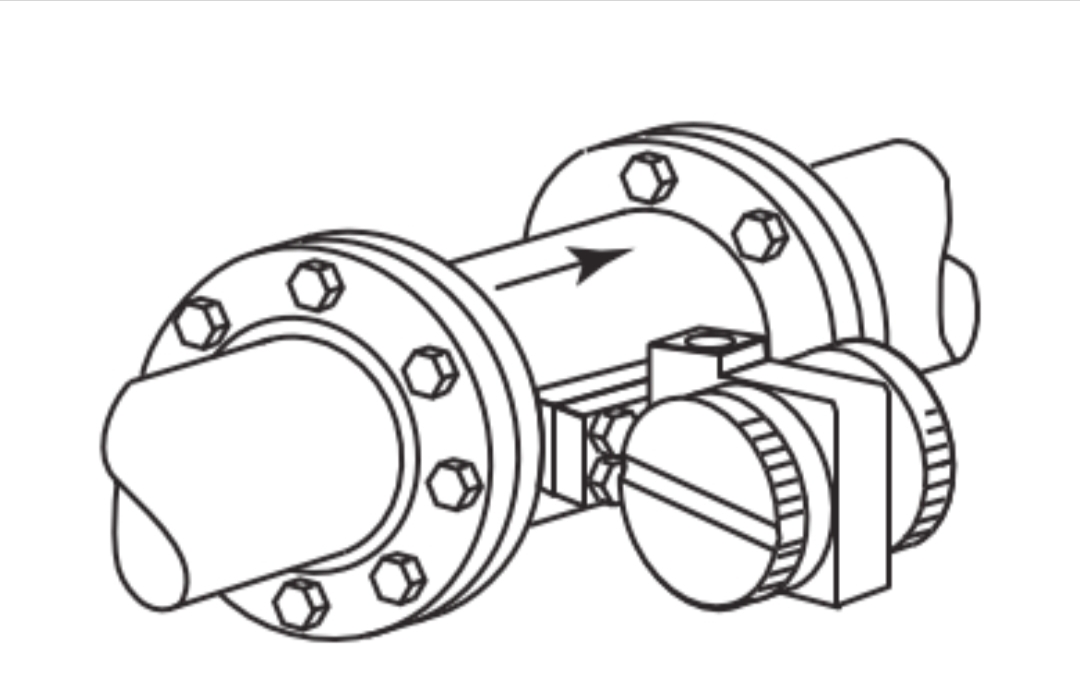

4. Vid mätning av media med höga temperaturer levererar tillverkare vanligtvis virvelflödesmätare av delad typ. För integrerade vortexflödesmätare bör sändarens orientering bestämmas baserat på mediets temperatur. Till exempel, när man mäter ånga vid hög temperatur, bör sändaren vara orienterad i sidled eller nedåt (vissa tillverkare rekommenderar inte installation nedåt, eftersom vätska kan tränga in i sändarhuvudet).
